เพลาเกียร์แบบกำหนดเอง

BestPro ซัพพลายเออร์ด้านเครื่องจักร CNC ระดับมืออาชีพในประเทศจีน ผลิตเฟือง เพลา เพลาร่อง และเพลาเฟืองสั่งทำเฉพาะสำหรับอุตสาหกรรม อุปกรณ์ ระบบรถยนต์ เครื่องจักรอัตโนมัติ และการประยุกต์ใช้พลังงาน ทุกอย่างเป็นเครื่องจักรให้กับลูกค้าจาก การวาดภาพและเกณฑ์ความคลาดเคลื่อน ผิวสำเร็จของพื้นผิว หรือข้อกำหนดการรับน้ำหนัก

วิศวกรรมและการผลิต

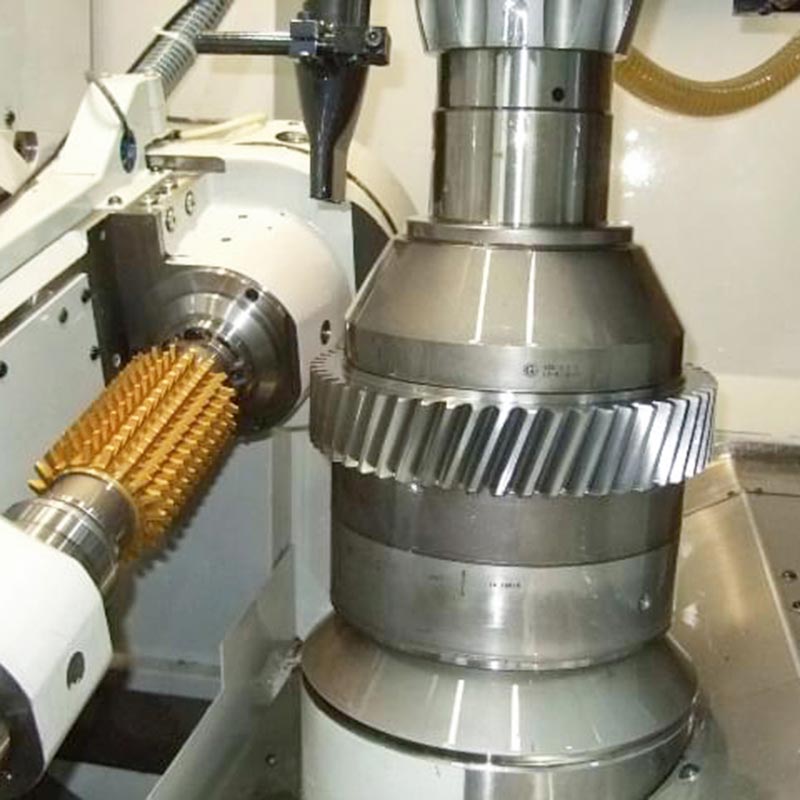

ชุดเล็ก / ต้นแบบ: กลึง CNC และกลึงทั้งหมด นอกเหนือจากกระบวนการ hobbing หรือการสร้างรูปร่าง
ปริมาณปานกลาง/สูง: สำหรับช่องว่างฟอร์จและ CNC สำเร็จรูปเพื่อความแข็งแกร่งและความเสถียรของขนาดที่สูงกว่า
วัสดุ การอบชุบด้วยความร้อน และเส้นทางการตัดเฉือนขึ้นอยู่กับตำแหน่งของเฟือง/เพลา และภาระการใช้งาน

การใช้งาน

เครื่องมือกล: เฟืองเดือย/เกลียว เพลาขับ เพลาข้อต่อ
ยานยนต์และ EV: เกียร์ ร่องฟัน เพลาอินพุต/เอาต์พุต
เกษตรกรรมและออฟโรด: เฟืองดอกจอก เพลาส่งกำลัง
ระบบอัตโนมัติและหุ่นยนต์: เกียร์โมดูลขนาดเล็ก เพลาแบบฟันเฟืองที่มีความแม่นยำ
พลังงานและปั๊ม: ตัวขับปั๊ม เพลาแรงบิด ข้อต่อแบบร่องฟัน

ข้อกำหนดทางกล

เกียร์ความเร็วสูง: การไล่ระดับความแข็ง, สัญญาณรบกวนต่ำ
เพลารับน้ำหนักมาก: ต้านทานความล้าจากแรงบิด
สภาพแวดล้อมที่รุนแรง: สแตนเลสหรือพื้นผิวที่ผ่านการบำบัด

รายการวัสดุ / การรักษาพื้นผิว / ตำแหน่ง

เส้นทางการผลิต

ปริมาณน้อย / ต้นแบบ

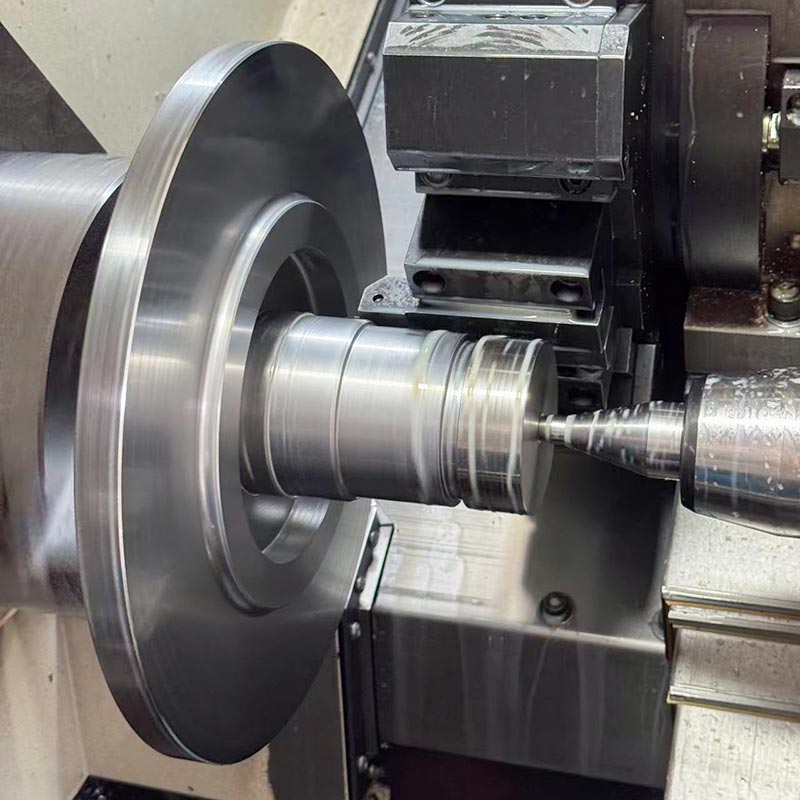

กลึงอย่างเต็มรูปแบบด้วยเทคโนโลยี CNC: การกลึง การกัด และการเจียร/การขึ้นรูป
มีประโยชน์สำหรับการตรวจสอบรูปทรงเฟืองและเพลาตั้งศูนย์
หลังจากการอบชุบด้วยความร้อนและการเจียรเพลาเกียร์แบบสั่งทำจะมีมิติความเสถียรที่ดี

ปริมาณปานกลางถึงสูง

ช่องว่างปลอมแปลง + ผิว CNC เพื่อความแข็งแรงและความล้าสูงสุด
การหล่อช่องว่าง + การตกแต่ง CNC สำหรับรูปทรงขนาดใหญ่หรือซับซ้อน
ชิ้นส่วนขนาดเล็กที่มีความแม่นยำสูงโดย MIM
ทางเลือกของกระบวนการขึ้นอยู่กับรูปทรงและรูปร่างการใช้งาน

ข้อกำหนดทางวิศวกรรม

ความแม่นยำของเกียร์: พิทช์ ลีด และมุมเกลียวส่งผลต่อเสียงและประสิทธิภาพ
การเบี่ยงเบนหนีศูนย์และศูนย์กลาง: สำคัญสำหรับตลับลูกปืน การกระจายโหลด
ความแม่นยำของร่องฟัน/ร่องสลัก: การส่งแรงบิดที่มั่นคง
การกระจายความแข็งของชั้นพื้นผิว: หน้าฟันจะแข็งในขณะที่ส่วนแกนกลางจะแข็ง
ความเสถียรหลังการให้ความร้อน: การเสียรูปจะถูกจำกัดให้เหลือน้อยที่สุดและยังคงสามารถควบคุมการเปลี่ยนแปลงขนาดได้

กรณีตัวอย่าง

เพลามอเตอร์ Poclain MS11 ของวัสดุเกรด 42CrMo แตกหักที่การเปลี่ยนร่องฟันในการใช้งานที่แบบวน ใช้แรงบิด วัสดุได้รับการอัปเกรดโดย BestPro เป็น 17CrNiMo6 แบบคาร์บูไรซ์แบบแบนและแบบกลมที่เลือกไว้ การแข็งตัว ชิ้นส่วนนี้ผลิตขึ้นเป็นเพลาเกียร์กลึง CNC แบบครบวงจร ไม่เห็นการแตกร้าวอีกต่อไปหลังจากครั้งแรก การทดสอบภาคสนาม - ลูกค้าสั่งใหม่ 100 ชิ้น

ขั้นตอนต่อไป

ส่งแบบหรือข้อมูลจำเพาะของคุณสำหรับเพลาเกียร์แบบกำหนดเอง วิศวกรของเราจะตรวจสอบการเลือกวัสดุ การรักษาความร้อน และ เส้นทางการตัดเฉือนเพื่อตอบสนองความต้องการการใช้งานและพิกัดความเผื่อของคุณ
